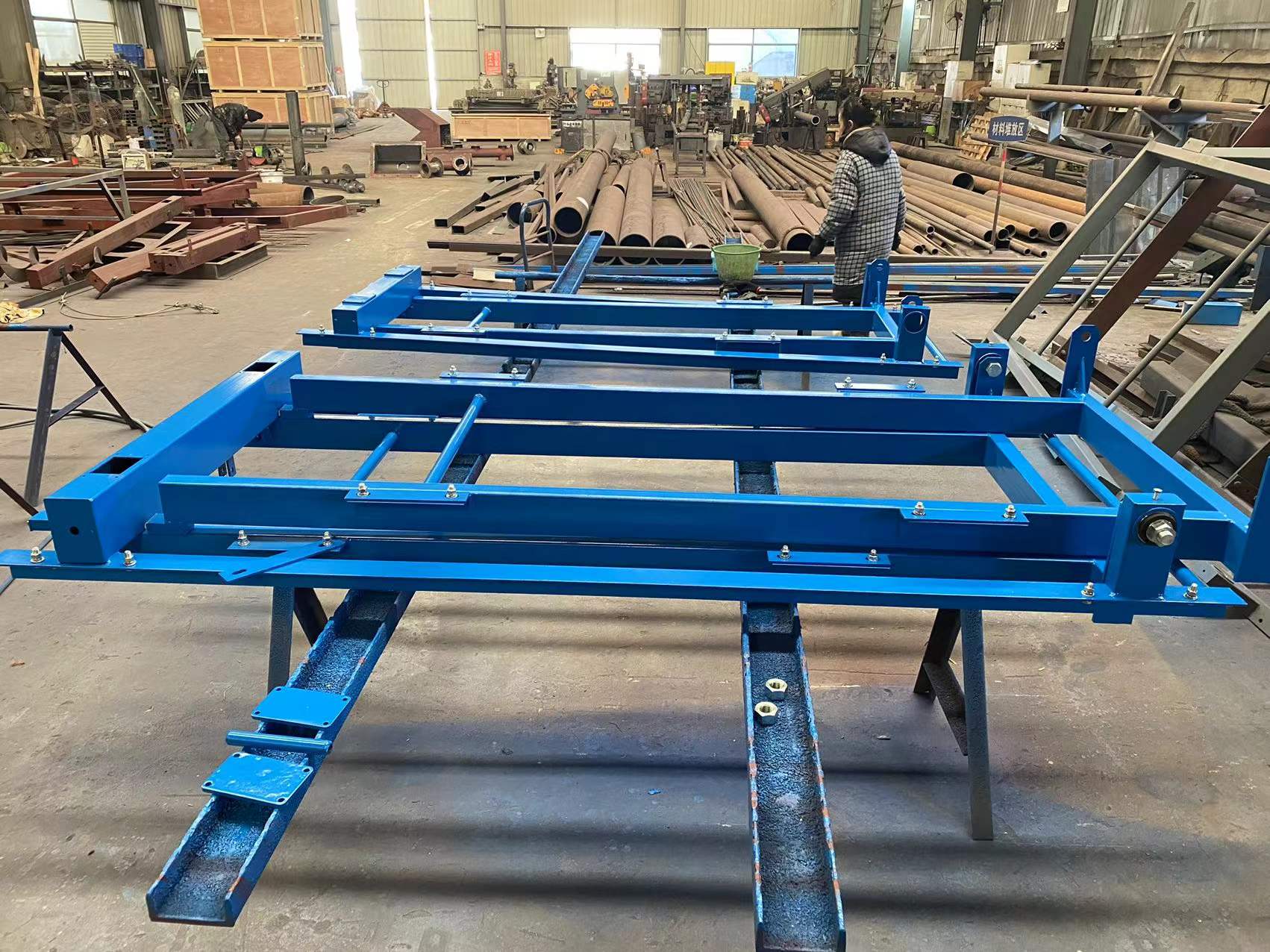

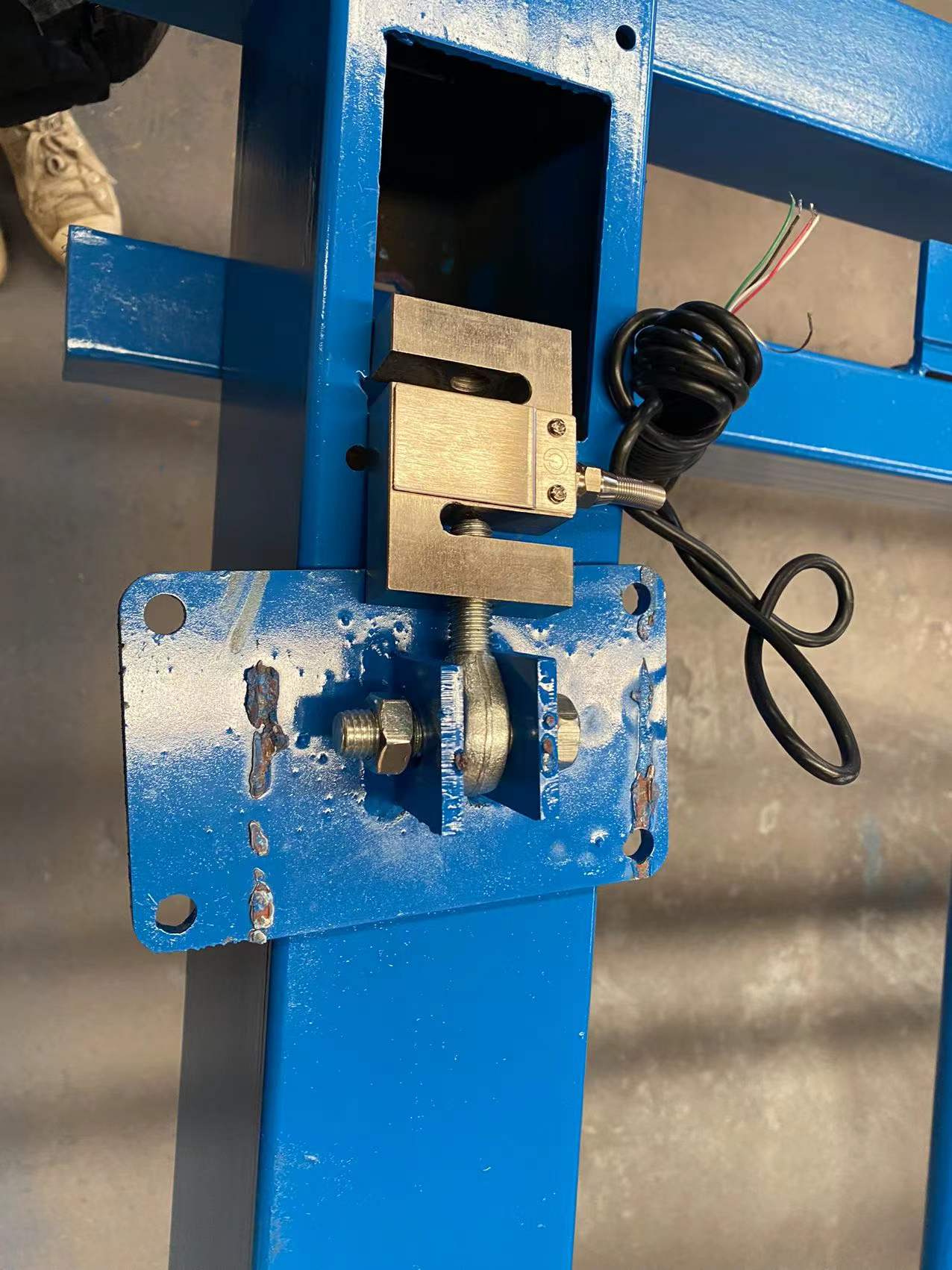

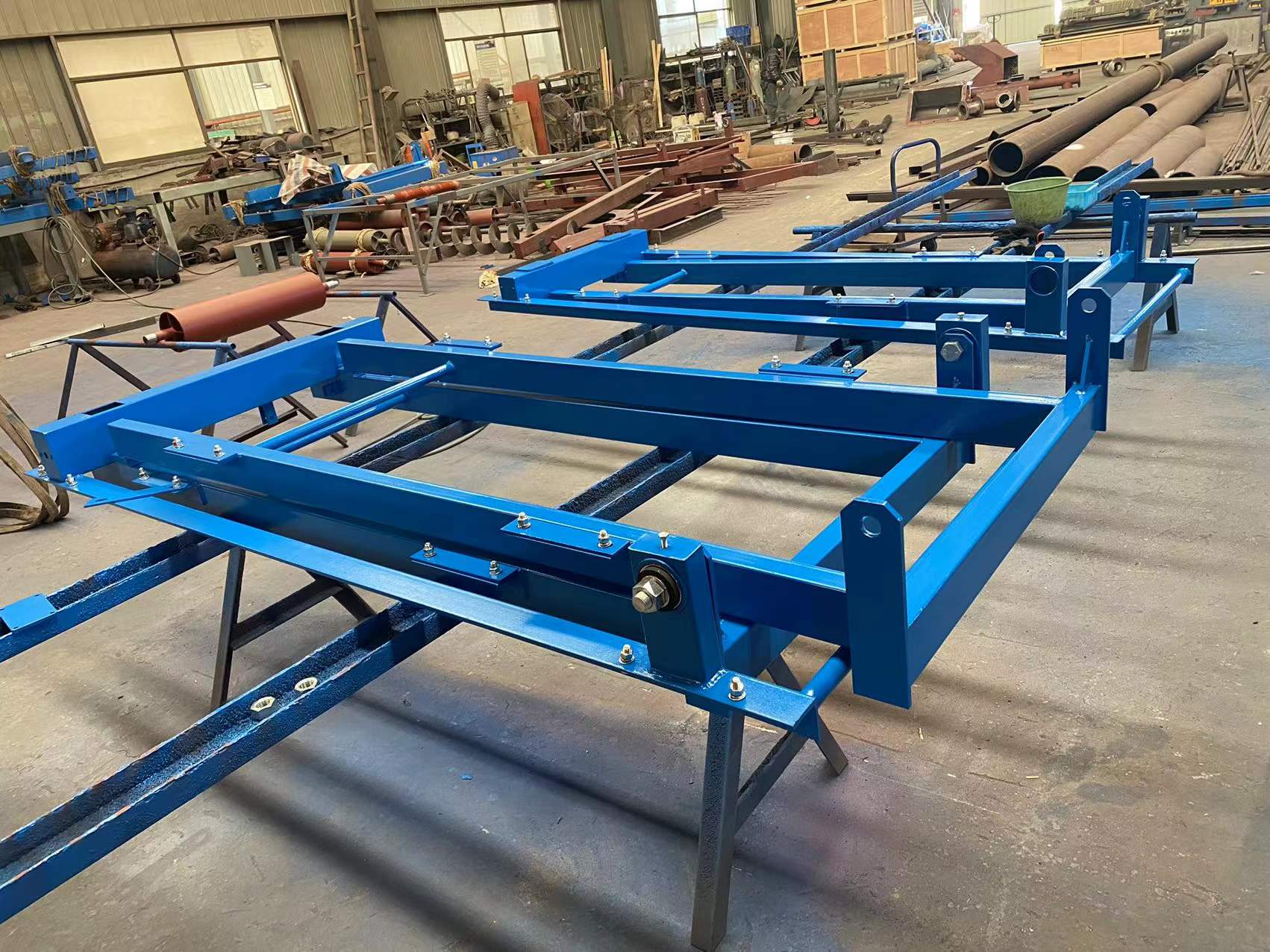

電子皮帶秤架包括外框和內框，所述內框一端 通過軸和軸承與外框一端連接；所述內框另一端通過二個懸掛式拉力傳感器與固定于外框 另一端的支撐架連接。

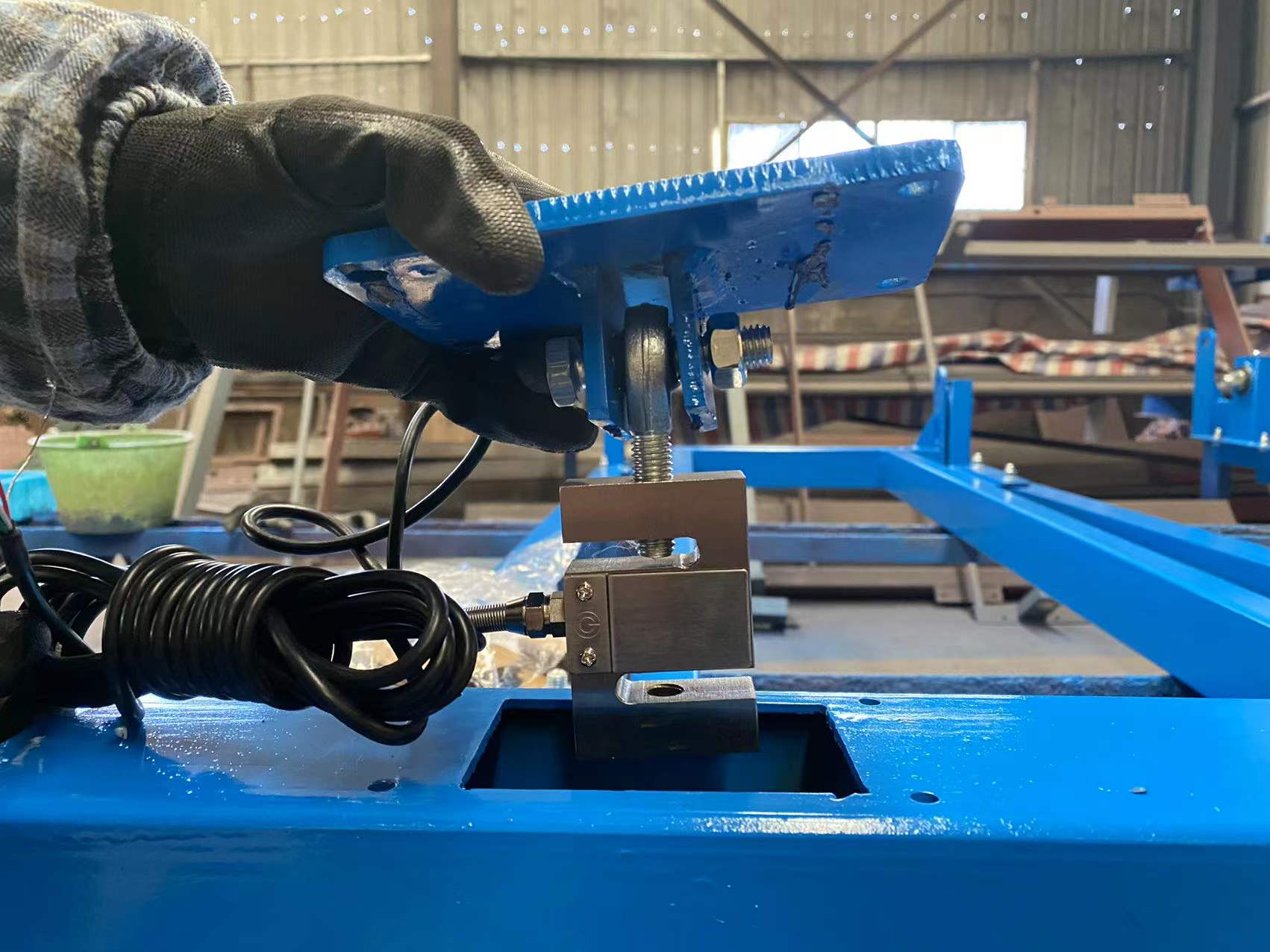

由于內框一端通過軸和軸承與外框一端連接，內框另一端通 過二個懸掛式拉力傳感器與固定于外框另一端的支撐架連接，結構簡單、穩定，工作可靠， 使用方便采用吊掛式拉力傳感器，使型式與結構更加合理，具有良好的傳力體系，能克服 原來水平力的出現，稱重精度更高；采用一個整體內框，強度高，剛性好，撓度與變形小； 結構簡單，便于制造與維修，成本低，而且重量輕，積灰的水平面積最小，現場安裝適應性 廣；由于懸掛式拉力傳感器與固定于外框另一端的支撐架連接有拉力調節螺桿，現場安裝 調試工作方便簡單。
