工作原理

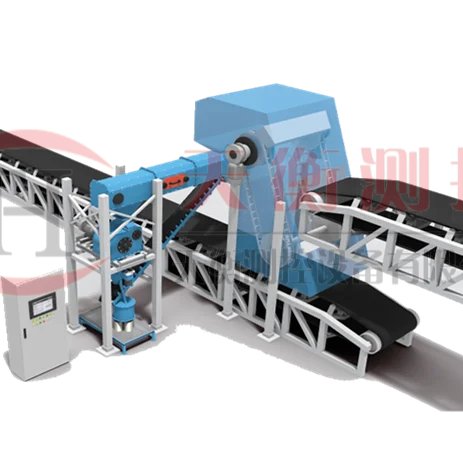

采樣裝置按設定的時間從皮帶上做全斷面刮掃，回轉運動式的皮帶頭旋轉運動由PLC控制的減速機構完成。旋轉式采樣斗由減速齒輪傳動，皮帶機機頭部滾筒下料的以一定的轉速切割料流，物料流在物料流中流過全寬，全厚完整的子樣。采樣的字樣通過溜槽進入初級送料皮帶機，同時把樣品均勻送入破碎機破碎到一定的粒度，再通過次級皮帶及縮分器分成留樣和棄料，留樣被自動收集在儲料罐中，棄料被斗式提升機返回到皮帶。當采樣機器旋轉到一定角度時，由轉鼓組、料斗、溜槽收集的原始樣品自動進入樣品收集器或下一級設備。采樣頭旋轉角度在一個行程結束點，采樣周期結束；同時繼電器啟動時間，直到下一個采樣周期，再次啟動電機，實時采樣，從而實現對每批物料的采樣數量控制和采樣的次數。采樣周期和采樣機的間隔由PLC系統控制并調整采樣間隔。

性能優點

• 采用PLC控制，自動化程度高，運行可靠。

• 系統設計緊湊、節省空間、適于低空間安裝。

• 單元式結構便于現場組合安裝。

• 精心的設計和選材有效地防止堵料和撒料。

產品功能

• 運行平穩可靠

• 采樣斗位于皮帶滾筒下部，與皮帶不接觸，既保證采到完整的斷面物樣又不會損傷皮帶，運行平穩、安全可靠。

• 取樣代表性強

• 頭部采樣機不論在何種工況條件下均為全斷面截取物料流，采樣機能夠全斷面截取均勻采樣，不受料流量大小影響，采樣代表性強，可靠性高。

• 采樣現場無人值守

• 從皮帶頭部采樣機啟動開始采樣，整套系統工作過程由上位機+PLC自動控制，能夠?qū)崿F(xiàn)各項參數設定、設備運轉實況顯示、數據自動采集，程序自動化運行，采樣現場無人值守。

• 控制方式靈活多樣

• 頭部采樣機控制方式可分為自動、手動、上位機、遠程控制狀態，可以根據現場需求靈活選擇，以滿足不同情況需求。

• 無堵料、粘料問題，運行順暢

• 特有濕煤破碎技術，出料粒度控制在3~12mm，配置自動清掃功能防止粘料，取樣不受物料水分、黏性限制，取樣過程中無堵料、粘料、撒料等問題，取樣更順暢、均勻可靠。

• 安裝操作簡單

• 采樣機結構簡單，占用空間小，安裝操作簡單，使用可靠性強，方便檢修、調試。

• 取樣無積料

• 自動控制余料返排系統，斗式提升機可將余料返排至入廠煤、入爐煤輸送皮帶，從采樣機開始工作到余料返排系統，整個系統全封閉、無粉塵、無積料。
